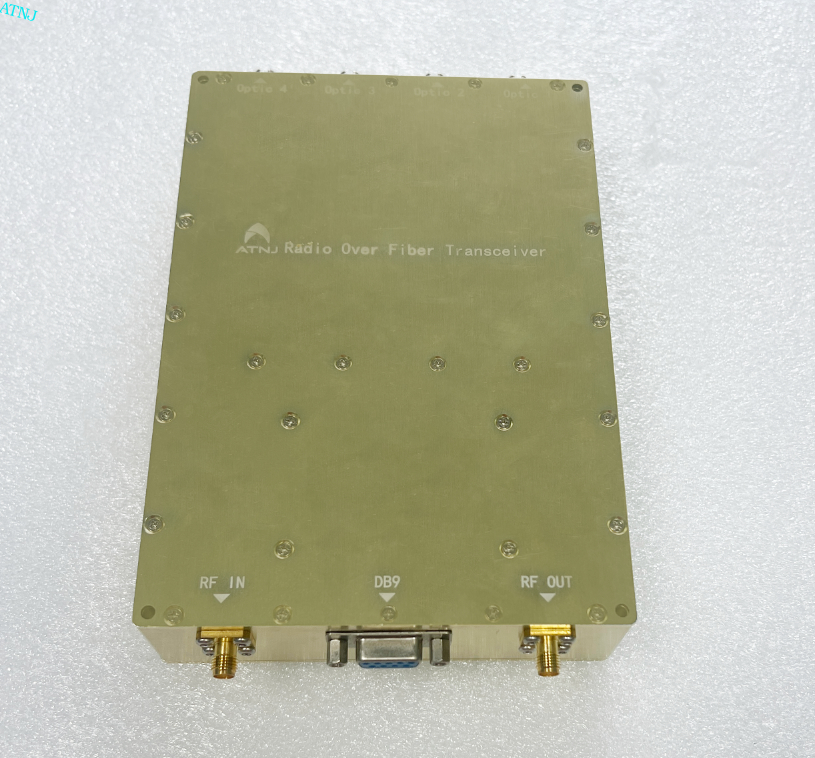

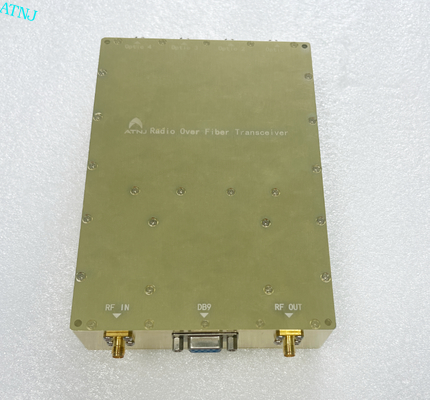

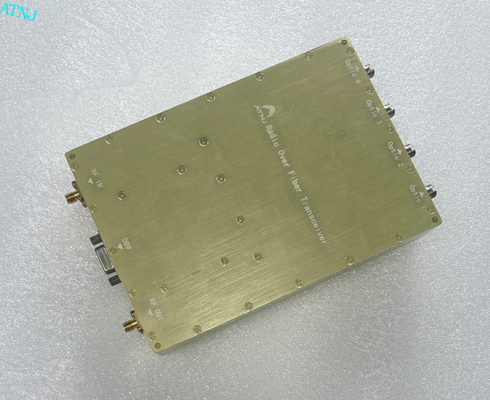

800--2700MHz Modulo Ottico MU a -4TR

800--2700MHz Modulo Ottico MU a -4TR

Marchio: ATNJ
Numero di modello: RFOM-4TR-13-2.7G-AD
Condizioni di pagamento: T/T, Western Union, MoneyGram,Paypal
Capacità di approvvigionamento: 500 unit per week
Informazione dettagliata
Place of Origin:
China
Certificazione:
CE ROHS
Frequency range:
800--2700MHz
Transmit optical wave length:
1310±20nm
Optical Output Power:
4±2dBm
‌Transmit Loss of Light (TXLOL):
≤-3dBm
‌Receive Loss of Signal (RXLOS):
≤-15dBm
Packaging Details:
Neutral standard
Supply Ability:
500 unit per week
Descrizione di prodotto

Modulo ottico RF 1 take 4 RU



Modello:RFOM-4TR-13-2.7G-AD

800--2700MHz Modulo Ottico MU a -4TR 0



1Distanza

Questo prodotto è progettato per ripetitori a fibra ottica nei sistemi di comunicazione mobile, facilitando la conversione fotoelettrica e la trasmissione di segnali di collegamento ascendente e discendente per i ripetitori.

2Specificativi tecnici RF(Collegare MURFOM-4TR-15-2.7G-AD Prova del modulo ottico)

Specificità Indice Altre note
Banda di frequenza 800-2700 MHz Le bande di frequenza di prova primarie coprono gli spettri 2G/3G/4G attualmente utilizzati da China Mobile, China Unicom e China Telecom段.

Trasmettere lunghezza d'onda ottica

Trasmettere lunghezza d'onda ottica





1310±20 nm
Ricevere lunghezza d'onda ottica 1550 ± 20 nm
Potenza di uscita ottica 4 ± 2 dBm Misurazione del contatore di potenza ottica



Trasmetti perdita di luce

(TXLOL)

≤ 3 dBm Se il P_opt è inferiore a -3 dBm, l'ALARMO DELL'ALTRO: "Low_POWER"



Ricevere perdita di segnale

(RXLOS)

≤ 15 dBm IF ((P_in < -15dBm) ALLORA ALARMO: "RXLOS" ALTRO STATO: "NORMALE"
Guadagno di collegamento UL:0±2dB Connessione diretta o a goccia
DL:0±2dB
Funzione di compensazione automatica dei guadagni (AGC) Perdita di inserimento della connessione del modulo di testa 1x4≤3dB Compensazione di guadagno asimmetrico con tasso di variazione di ± 2 dB
Piattazza in banda

824~835MHz,869~880MHz,890~915MHz,935~960MHz,1710~1785MHz,1805~1880MHz,1880~1920MHz,1920~1980MHz,2110~2170MHz,2320~2370MHz≤1dB

2515~2675MHz≤2dB


VSWR ≤ 1.5
Seconda componente armonica Input 890MHz-13dBm时,1780MHz output≤-80dBm
Intermodulazione UL:≤-55dBc, ((-8dBm di ingresso/2CH)Potenza totale di ingresso-5dBm,per vettore è 8dBm Test 1: test 1+1 vicino/lontano con spaziatura di 600 kHz; (risultati finali soggetti ai dati di prova della vostra azienda)

DL:≤-60dBc ((-3dBm di input/2CH) Potenza totale di input di 0dBm, per vettore è di 3dBm



Pavimento acustico UL ≤-130 dBm/Hz LINK GAIN=0dB, configurazione di prova: connessione in cascata 1:1 (compensazione AGC abilitata)
DL ≤-125 dBm/Hz
Isolamento RF ≥ 50 dB
Ritardo ≤ 100 ns
Intervallo di regolazione delle guadagne ≥ 10 dB RU Downlink
Dimensione del passo 1dB RU Downlink
Errore di impostazione di guadagno 010 errore≤1dB; RU Downlink
Detezione della potenza ottica Detezione della potenza ottica trasmessa:5~-5dBm

Lettura VOA controllata da software (range da 0 a 22 dB)

Errore ≤ ± 1,5 dB

Detezione della potenza ottica ricevuta:5~-17dBm
Temperatura di funzionamento -20°70°C
Fornitore di alimentazione DC+12V,consumo di energia inferiore a 2W
Interfaccia di monitoraggio Dotato di un connettore femminile DB9 che fornisce un'interfaccia RS485; velocità di comunicazione in baud: 9600 bps Usare485 protocollo di trasmissione, sorveglianza soddisfare protocollo di rete.
WDM Impianto interno
Interfaccia ottica FC/APC

3Definizione di Pinout

Interfaccia RF e interfaccia ottica

Interfaccia Identificatore Funzione Altre note
connettore SMA RF IN Input RF 50Ω Impedenza
connettore SMA RF OUT Uscita RF 50Ω Impedenza
Collegamento FC/APC OP IN/OUT Input/output di segnale ottico Fibra monomodo




connettore DB9

((connessione femminile DB9) Definizione Funzione Descrizione
PIN1 NC NC
PIN2 GND Terreno
PIN3 VCC DC+12V
PIN4 485B NC
PIN5 485A NC
PIN6 485A RS485-A0 Locale 485
PIN7 LDA L'allarme di perdita di luce da trasmissione laser (TTL High-Level Trigger)
PIN8 485B RS485-B0 Locale 485
PIN9 PDA Detettore di ricezione di allarme di perdita di luce (TTL High-Level Trigger)




Requisiti di dimensione strutturale

L'involucro del prodotto è realizzato in alluminio;dimensioni:127 mm × 76,4 mm × 27,5 mm,errore <± 0,5 mm



Figura 1. Diagramma delle dimensioni di un trasmettitore ottico



4Specificativi tecnici generali

1Temperatura di lavoro: da 20°C a +70°C, umidità: ≤95%.

2Temperatura di conservazione: -40°C a +85°C

3Pressione atmosferica: 86-106 kPa

4Fornitore di alimentazione: 9V/250mA

5Peso: 0,2 kg

6Consumo di energia: < 2 W

7Dimensioni: 127 mm × 76,4 mm × 27,5 mm
