Carta TR SDR appositamente utilizzata per ripetitori di segnali, sistemi di monitoraggio dei segnali e radio

Carta TR SDR appositamente utilizzata per ripetitori di segnali, sistemi di monitoraggio dei segnali e radio

Marchio: ATNJ
Numero di modello: DSP TR
MOQ: 1 - 5 pezzi
prezzo: USD2150-USD2285
Condizioni di pagamento: T/T,Paypal,Western Union,Alibaba pagamento assicurativo
Informazione dettagliata
Luogo di origine:
Shenzhen
Certificazione:
CE, RoHs, CCC, ISO9001
Tipo:
Modulo RF
Frequenza di lavoro:
400 MHz~8000 MHz
Moltiplicatori:
424 18*18
Gamma di attenuazione:
0~31dB
Imballaggi particolari:
Confezione standard neutrale 29*15*8cm
Evidenziare:

scheda SDR TR per ripetitore di segnale

,

scheda SDR TR per radio

Descrizione di prodotto
Caratteristiche delle schede PCBA SDR:
1. piattaforma SDR composta da FPGA e trasmettitore di acquisizione diretta RF.
2. 100K risorse logiche, 424 moltiplicatori 18*18, FPGA ricco di risorse.
34T4R trasmettitore ADC a 14 bit e DAC RF di campionamento diretto.
4Frequenza di lavoro: 400MHz-8000MHz.
5. Large scansione larghezza di banda, attualmente supporta la larghezza di banda massima di campionamento di 160 MHz per canale; può essere progettato per supportare un
larghezza di banda massima di campionamento di 800 MHz per canale.
6Controllo di frequenza ad alta precisione a 32 bit.
7Ogni canale RF, input e output ha DSA integrato e la gamma di attenuazione è di 0~31dB.
8Nessuna perdita di LO e squilibrio I/Q.
9Applicazione: comunicazioni mobili di rete pubblica 3G, 4G, 5G, TDD e FDD, sistemi di monitoraggio del segnale, altri radar e sistemi di rilevamento radio, sistemi di comunicazione di rete privata, ecc.

Carta TR SDR appositamente utilizzata per ripetitori di segnali, sistemi di monitoraggio dei segnali e radio 0
Carta TR SDR appositamente utilizzata per ripetitori di segnali, sistemi di monitoraggio dei segnali e radio 1

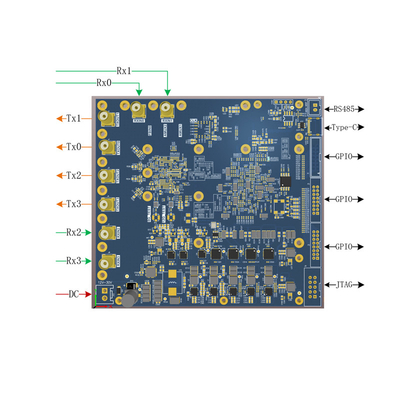

Diagramma della scheda1

Carta TR SDR appositamente utilizzata per ripetitori di segnali, sistemi di monitoraggio dei segnali e radio 2

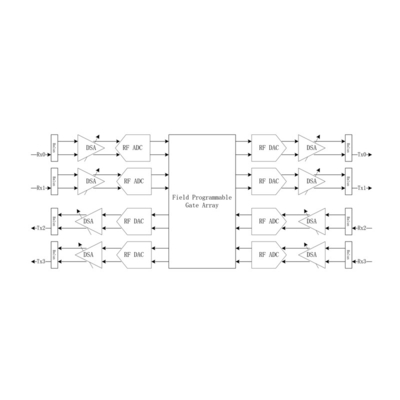

Diagramma delle carte2

Carta TR SDR appositamente utilizzata per ripetitori di segnali, sistemi di monitoraggio dei segnali e radio 3

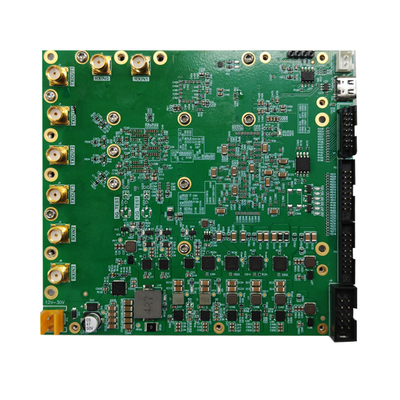

Diagramma della scheda3

Carta TR SDR appositamente utilizzata per ripetitori di segnali, sistemi di monitoraggio dei segnali e radio 4

Applicazione tipica

Carta TR SDR appositamente utilizzata per ripetitori di segnali, sistemi di monitoraggio dei segnali e radio 5Carta TR SDR appositamente utilizzata per ripetitori di segnali, sistemi di monitoraggio dei segnali e radio 6

Carta TR SDR appositamente utilizzata per ripetitori di segnali, sistemi di monitoraggio dei segnali e radio 7

Carta TR SDR appositamente utilizzata per ripetitori di segnali, sistemi di monitoraggio dei segnali e radio 8

Carta TR SDR appositamente utilizzata per ripetitori di segnali, sistemi di monitoraggio dei segnali e radio 9





Domande frequenti

1Lei è una società commerciale o un produttore? Posso usare il nostro logo e etichetta?
Siamo la fabbrica, con un buon servizio commerciale. Forniamo il servizio OEM/OEM.

2Posso avere un ordine di campione? Qual è il vostro MOQ?
Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

3E' facile preparare i tuoi articoli?
Abbiamo un manuale d'uso e supporto tecnico 24 ore su 24.

4Per favore, sentitevi liberi di contattarci se avete altre domande.
