Gain 70dB 5G Signal Amplifier con funzione intelligente MGC ALC
Dual Band 5G Signal Booster 1800MHz + N41 2600MHz Nuovo ripetitore di segnale mobile
Generale
Il Pico Repeater 1800/2600MHz fornisce una soluzione conveniente per risolvere i problemi di copertura del segnale all'interno del locale a causa del fading del segnale e dell'attenuazione causata da ostacoli architettonici.E la sua facile installazione e manutenzione può aiutare il vettore a ottenere un ritorno veloce.
Il ripetitore funziona come un relè tra il BTS e i cellulari.amplifica linearmente il segnale e poi lo ritrasmette tramite il sistema di distribuzione del segnale interno all'area di copertura debole / ciecaE il segnale mobile viene amplificato e trasmesso al BTS attraverso la direzione opposta.
Specifiche tecniche
|
Caratteristiche di prestazione LTE 1800
|
|
|
Collegamento
|
Downlink
|
Commento
|
|
Intervallo di frequenza
|
1710 MHz-1785 MHz
|
1805 MHz-1880 MHz
|
|
|
Larghezza di banda
|
75 MHz
|
75 MHz
|
|
|
Potenza di uscita
|
17 ± 2 dBm
|
17 ± 2 dBm
|
|
|
Guadagno del dispositivo
|
60 ± 3 dB
|
65 ± 3 dB
|
|
|
Intervallo ALC/AGC
|
≥ 30 dB
|
≥ 30 dB
|
|
|
Noise
|
≤ 9dB
|
≤ 9dB
|
|
|
Ripple in banda
|
≤ 8dB
|
≤ 8dB
|
|
|
VSWR
|
≤ 2,0 dBm
|
≤ 2,0 dBm
|
|
|
ACLR ((dBc)
|
≤ 36
|
≤ 36
|
|
|
Ritardo temporale
|
≤ 3,0 μs
|
≤ 3,0 μs
|
|
|
Emissioni false
|
9 kHz ∼ 150 kHz
|
≤ 36 dBm @ 1 kHz
|
|
|
150 kHz 30 MHz
|
≤ 36 dBm @ 10 kHz
|
|
|
30MHz1GHz
|
≤ 36 dBm @ 100 kHz
|
|
|
1 GHz ∼ 12,75 GHz
|
≤ 30 dBm @ 1MHz
|
|
|
Motori elettrici
|
≤ 3,5%
|
≤ 3,5%
|
|
|
TDD-NR 2600 Caratteristiche di prestazione
|
|
|
Collegamento
|
Downlink
|
|
|
Intervallo di frequenza
|
2496-2690 MHz
|
|
|
Larghezza di banda
|
195 MHz
|
|
|
Potenza di uscita
|
17 ± 2 dBm
|
17 ± 2 dBm
|
|
|
Guadagno del dispositivo
|
60 ± 3 dB
|
60 ± 3 dB
|
|
|
Intervallo ALC/AGC
|
≥ 30 dB
|
≥ 30 dB
|
|
|
Noise
|
≤ 9dB
|
≤ 9dB
|
|
|
Ripple in banda
|
≤ 5 dB
|
≤ 5 dB
|
|
|
VSWR
|
≤ 2,0 dBm
|
≤ 2,0 dBm
|
|
|
ACLR ((dBc)
|
≤ 36
|
≤ 36
|
|
|
Ritardo temporale
|
≤ 3,0 μs
|
≤ 3,0 μs
|
|
|
Emissioni false
|
9 kHz ∼ 150 kHz
|
≤ 36 dBm @ 1 kHz
|
|
|
150 kHz 30 MHz
|
≤ 36 dBm @ 10 kHz
|
|
|
30MHz1GHz
|
≤ 36 dBm @ 100 kHz
|
|
|
1 GHz ∼ 12,75 GHz
|
≤ 30 dBm @ 1MHz
|
|
|
256QAM EVM
|
≤ 3,5%
|
≤ 3,5%
|
|
|
Caratteristiche di prestazione
|
|
tensione di funzionamento
|
5,0 V di corrente continua
|
|
|
Corrente di lavoro
|
≤ 3,0 A
|
|
|
Voltaggio di ingresso dell'adattatore di alimentazione
|
AC 100 ̊240V,50/60Hz
|
|
|
Consumo di energia
|
≤ 15 W
|
|
|
Temperatura ambientale
|
-25°C+55°C
|
|
|
umidità relativa
|
≤ 85%
|
|
|
Tipo di connessione del dispositivo
|
SMA-J
|
|
|
Porta di alimentazione
|
KLD-35-13
|
|
|
Dimensione del dispositivo
|
205 × 170 × 38 mm
|
|
|
Peso
|
≤ 1 kg
|
|
Per ulteriori dettagli, clicca qui per scaricare le specifiche dei prodotti:
Punto di vendita
1. Smart LCD: mostra la forza del segnale in tempo reale.
2. modalità di riposo: quando nessun utente chiama, il dispositivo funziona in modalità di riposo, in modo da raggiungere lo scopo di risparmio energetico.
3. ALC ((Controllo automatico del livello) : regola automaticamente il guadagno di uscita verso il basso fino a raggiungere il valore ottimale mentre il guadagno di uscita è superiore al valore ottimale dal circuito ALC,Questo può ottimizzare notevolmente la qualità di chiamata e trasferimento dati.
4. AGC (Automatic Gain Control): quando il segnale di uscita del collegamento in discesa è troppo forte o auto-oscillato, il booster può ridurre automaticamente il guadagno e ridurre il segnale di interferenza.
5. MGC (Manual Gain Control) : Per installare il booster in modo conveniente, tutte le bande di frequenza del booster hanno la funzione di regolazione di attenuazione del guadagno, la portata di regolazione è 0-33dB.
Descrizione dell'articolo
Installazione:
Il booster è fissato sul muro attraverso bulloni di espansione.
A. Drill holes on the targeted place and install expansion bolts. A. Drill holes on the targeted place and install expansion bolts
B. Allineare i fori con i bulloni di espansione, posizionare i washer piatti, i washer a molla e i dadi a turno, e stringere i dadi per fissare il supporto di installazione.
C. Place the booster on and fasten it. Metti il booster su e fissalo.
D. Connect cables and power cables to the booster respectively. D. Connect cables and power cables to the booster respectively.
E. After installing the booster as described above, power on the booster to check the operation status. Dopo aver installato il booster come descritto sopra, accendere il booster per verificare lo stato di funzionamento.

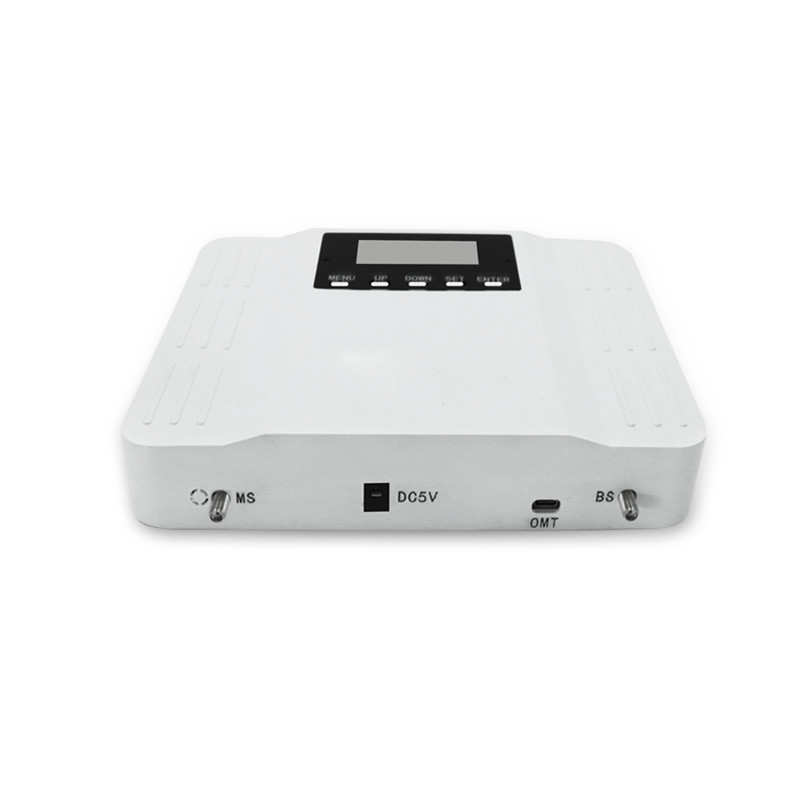

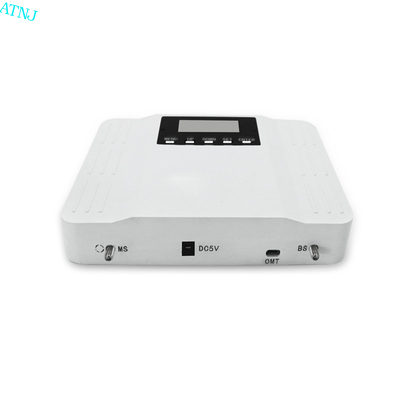

Collegamento:
A. BTS Port: donor antenna cable is connected with Outdoor Port;
B. MS Port: service whip antenna is connected with Indoor Port;
C. DC IN: collegato con adattatore di alimentazione.
Il ripetitore rende il segnale più forte in luoghi con scarsa copertura del segnale come:
1) aree sotterranee: cantine, parcheggi, gallerie;
2) Altri luoghi in cui il segnale cellulare è protetto da muri di metallo o cemento: uffici, supermercati, cinema, alberghi;
3) Luoghi lontani dal BTS come case private.
FAQ:
1Perche' scegliere noi per la collaborazione?
Abbiamo l'ingegnere professionista per sviluppare e renderli adatti per tutto il world.we anche si occuperà di tutti i problemi quando si ha un problema e rispondere a voi in qualsiasi momento.
2Posso avere un ordine di campione? Qual è il vostro MOQ?
Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
3Il segnale di amplificazione funziona con radiazioni o no?
Sì, ma solo poco, può anche ridurre la radiazione quando si chiama, perché avrà più radiazione se non c'è segnale quando si chiama sul telefono.È meglio per te che non usarlo quando non c'è segnale in casa..
4Qual e' il tempo di garanzia?
Promettiamo una garanzia di 3 anni per tutti i prodotti spediti da noi.
5Questo ripetitore di segnale mobile puo' creare un segnale dove prima non c'era segnale cellulare?
Il ripetitore del segnale mobile non può produrre un segnale, solo amplificarne uno debole.
