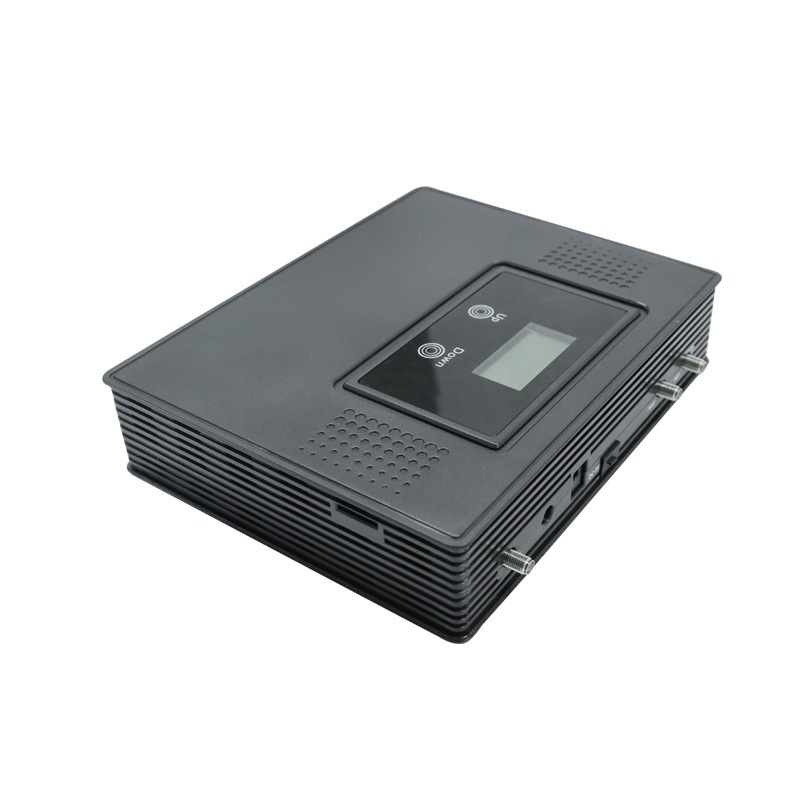

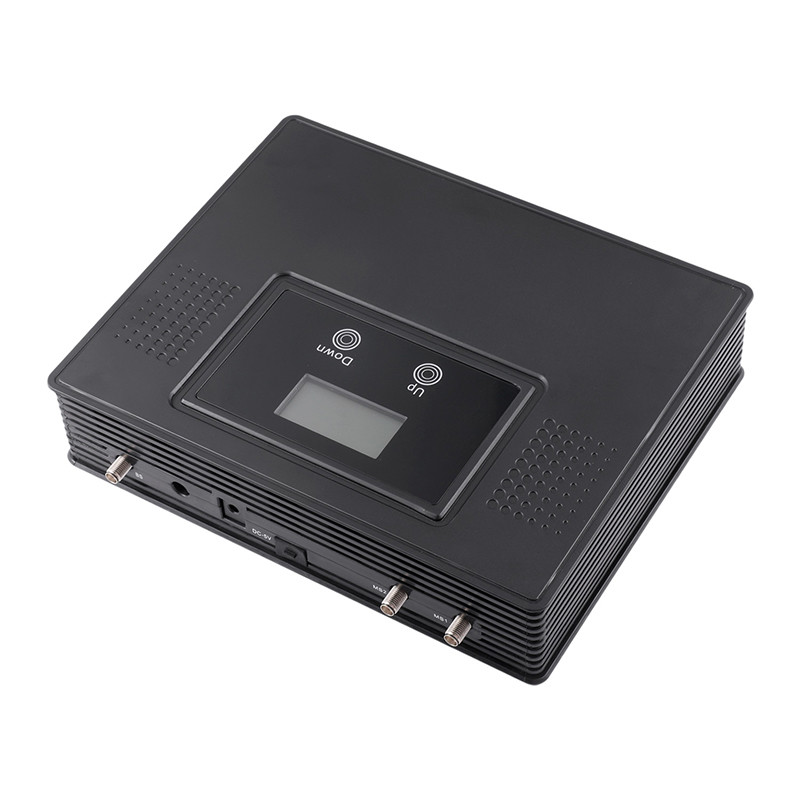

Ripetitore potenza di uscita 1800MHz a due bande N41 2600MHz del segnale di 20dBm 5G

Caratteristiche di prestazione LTE 1800

Collegamento

Downlink

Commento

Intervallo di frequenza

1735 MHz-1785 MHz

1830 MHz-1880 MHz

Larghezza di banda

50 MHz

50 MHz

Potenza di uscita

17 ± 2 dBm

17 ± 2 dBm

Guadagno del dispositivo

60 ± 3 dB

65 ± 3 dB

Intervallo ALC/AGC

≥ 30 dB

≥ 30 dB

Noise

≤ 9dB

≤ 9dB

Ripple in banda

≤ 8dB

≤ 8dB

VSWR

≤ 2,0 dBm

≤ 2,0 dBm

ACLR ((dBc)

≤ 36

≤ 36

Ritardo temporale

≤ 3,0 μs

≤ 3,0 μs

Emissioni false

9 kHz ∼ 150 kHz

≤ 36 dBm @ 1 kHz

150 kHz 30 MHz

≤ 36 dBm @ 10 kHz

30MHz1GHz

≤ 36 dBm @ 100 kHz

1 GHz ∼ 12,75 GHz

≤ 30 dBm @ 1MHz

Motori elettrici

≤ 3,5%

≤ 3,5%

TDD-NR 2600 Caratteristiche di prestazione

Collegamento

Downlink

Intervallo di frequenza

2496-2690 MHz

Larghezza di banda

195 MHz

Potenza di uscita

17 ± 2 dBm

17 ± 2 dBm

Guadagno del dispositivo

60 ± 3 dB

60 ± 3 dB

Intervallo ALC/AGC

≥ 30 dB

≥ 30 dB

Noise

≤ 9dB

≤ 9dB

Ripple in banda

≤ 5 dB

≤ 5 dB

VSWR

≤ 2,0 dBm

≤ 2,0 dBm

ACLR ((dBc)

≤ 36

≤ 36

Ritardo temporale

≤ 3,0 μs

≤ 3,0 μs

Emissioni false

9 kHz ∼ 150 kHz

≤ 36 dBm @ 1 kHz

150 kHz 30 MHz

≤ 36 dBm @ 10 kHz

30MHz1GHz

≤ 36 dBm @ 100 kHz

1 GHz ∼ 12,75 GHz

≤ 30 dBm @ 1MHz

256QAM EVM

≤ 3,5%

≤ 3,5%

Caratteristiche di prestazione

tensione di funzionamento

5,0 V di corrente continua

Corrente di lavoro

≤ 3,0 A

Voltaggio di ingresso dell'adattatore di alimentazione

AC 100 ̊240V,50/60Hz

Consumo di energia

≤ 15 W

Temperatura ambientale

-25°C+55°C

umidità relativa

≤ 85%

Tipo di connessione del dispositivo

SMA-J

Porta di alimentazione

KLD-35-13

Dimensione del dispositivo

205 × 170 × 38 mm

Peso

≤ 1 kg
