Relazione sul miglioramento della copertura telefonica cellulare nel tunnel

Relazione sul miglioramento della copertura telefonica cellulare nel tunnel

一、Descrizione del campo

Il tratto di galleria (1,4 km) ha migliorato la copertura mobile.

La topologia della progettazione dello schema di sistema è la seguente:

Controllare il sito della galleria dei tubi e la situazione effettiva dell'installazione e dell'implementazione come segue:

Non c'è un firewall o una porta antincendio nel mezzo del corridoio di 1,4 km dall'ingresso nord della galleria all'ingresso sud della galleria, e l'intero passaggio è molto rettilineo.

L'antenna esterna (antenna a piatta piastra) è rivolta a sud.

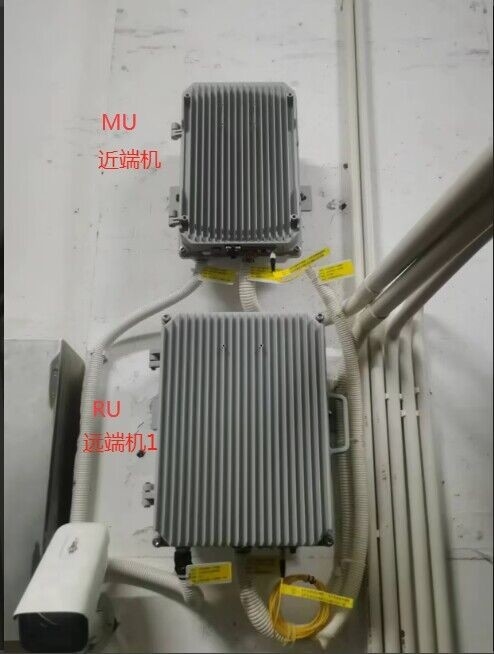

Il ripetitore MU si trova alla testa della galleria di tubi di ingresso nord, nella stessa posizione del ripetitore RU 1. Il ripetitore RU 2 si trova alla coda del corridoio di tubi di 1,4 km.

La distribuzione interna dei due ripetitori RU è la stessa, vi è una linea di alimentazione principale dalle due sezioni al centro,A circa 70 metri di distanza, un'antenna interna è accoppiata per coprire il segnale nel mezzo del canale.Come mostrato nella figura seguente:

Si può fare doppio clic su questa immagine per ingrandirla.

二、 Regolazione e prova

sia il ripetitore MU che il ripetitore RU 1 sono collegati ai cavi interni ed esterni,e la fibra ottica e i cavi di alimentazione sono collegati,Il ripetitore RU 2 non è collegato alla fibra ottica e non è alimentatoPertanto, è possibile eseguire solo la messa in servizio del computer superiore sul ripetitore MU e RU 1 e testare il segnale di copertura.

三、Istruzioni di rettifica

1、La fibra ottica tra il ripetitore RU 1 e il ripetitore RU 2 deve essere collegata tramite un connettore a coda rotondo nero (FC/UPC).

2、L'alimentazione del ripetitore 2 della RU deve essere installata correttamente.

3Girate l'antenna esterna a 90 gradi verso est, verso la stazione base.

Il segnale sorgente trasmesso direttamente dalla stazione base può essere ottenuto con questa regolazione e il segnale di ingresso e di uscita di lavoro dell'apparecchiatura può essere potenziato di oltre 5 dB.

4、Reguardare la posizione del ripetitore RU ((Molto importante)

Attualmente, i due ripetitori RU si trovano in entrambe le estremità del corridoio di tubi di 1,4 km e le linee di alimentazione interne di ciascun ripetitore RU sono superiori a 600 metri, secondo i parametri di perdita del cavo coassiale 50-12.,la perdita di linea di 600 metri raggiunge 60 dBm (1000 potenza) e la perdita di linea di 300 metri è di 30 dBm, pari a 1 watt.

Metodo di rettifica: i due ripetitori RU sono spostati nella parte centrale di ciascuna linea di alimentazione interna,e i due ripetitori RU sono spostati nella parte centrale dell'antenna originale ANT5 e ANT6 nella sala attrezzature. L'uscita dell'apparecchiatura adotta un splitter a due potenze a cavità per produrre segnali rispettivamente sul lato sinistro e sul lato destro.Gli otto accoppiatori devono cambiare la direzione originale e cambiare le porte di ingresso e di uscita.

Fare doppio clic sull'immagine per ingrandirla

Si prega di consultare il grafico seguente:

5、 Regolazione dei parametri dell'accoppiatore

A causa della posizione della scala di costruzione sul sito, vediamo solo il congiuntorino 10DB dopo aver salito il ponte alla prima posizione dell'antenna ATN1 del ripetitore RU 2,e l'host vicino dovrebbe utilizzare un accoppiatore con un grande valore per garantire che la forza del segnale di ciascuna porta di lavoro dell'antenna distribuita verso il basso è equilibrata, piuttosto che la situazione quasi forte e molto debole.

Primo fuori dell'host è una cavità due divisivo di potenza, diviso in due linee principali, la linea principale da vicino a lontano ogni modo dei 4 accoppiatori dovrebbe essere utilizzato 20DB, 15DB, 10DB e 5DB,Valore di 4 accoppiatori da grande a piccolo utilizzo.
