Indirizzo: domani club, città di Jiangmen, provincia del Guangdong
Requisiti: Copertura del segnale di chiamata e dati di tutte le reti

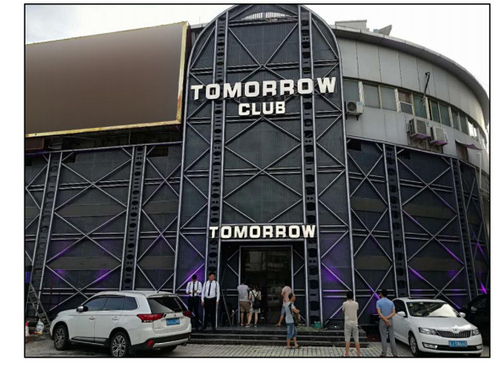

Tomorrow Club è un bar rinnovato di recente.Il bar è lussuosamente decorato e le pareti esterne sono decorate con lastre di acciaio, rendendo i segnali dei telefoni cellulari all'interno del bar, che si tratti di comunicazioni China Mobile, China Unicom o China Telecom, i segnali di chiamata e Internet sono molto scarsi, anche se è un molto difficile inviare o ricevere messaggi per wechat.
La ristrutturazione del bar è terminata e l'apertura è imminente.E' imminente la risoluzione del problema del segnale delle tre reti di telefonia mobile all'interno del bar.Poiché l'area interna dell'intera hall del bar è di circa 500 metri quadrati, per i clienti vengono utilizzate apparecchiature a 8 bande e vengono promosse due antenne a soffitto come soluzione di copertura della hall.
Il vantaggio di utilizzare questa soluzione è: la chiamata a bassa frequenza China Mobile GSM900 e la chiamata ad alta frequenza DCS1800, la chiamata China Telecom CDMA800 e la chiamata China Unicom 3G WCDMA2100 sono amplificate e coperte per risolvere efficacemente le esigenze e i problemi delle chiamate a tre reti.
Allo stesso tempo, i segnali di accesso a Internet 4G FDD-LTE1800M di China Unicom e China Telecom, così come le bande di frequenza D, E e F di China Mobile 4G Internet sono stati bloccati automaticamente, che sono stati effettivamente amplificati per risolvere le esigenze e i problemi di queste tre reti.
Inoltre, il più grande vantaggio di questo booster all-network a 8 bande è che, indipendentemente dal momento in cui l'operatore regola queste stazioni base, non influirà sulla chiamata a tre reti dell'utente e sull'esperienza dei dati su tre reti, poiché tutte le bande di frequenza esistenti sono tutti coperti.
Lo schema progettato è mostrato nella figura seguente,
Utilizzare due antenne LPDA per ricevere wireless.Uno deve ricevere e trasmettere CDMA800M, GSM900M, DCS1800M e WCDMA2100, e l'altra antenna deve ricevere e trasmettere FDD-LTE 1800M e TDD-LTE1900M / TDD-LTE2300M / TDD-LTE2600M (il segnale a tre vie D, E e Le bande F per il 4G mobile vengono selezionate automaticamente dal dispositivo).
Costruzione del cablaggio:
Dopo il completamento della costruzione, verificare che le intensità del segnale del primo canale siano mostrate di seguito:
Il primo canale ha una potenza di uscita completa di circa +17 dBm.
Di seguito sono riportate le intensità del segnale del secondo canale:
4G FDD-LTE1800M di China Unicom e Telecom ha una piena potenza di uscita nel secondo canale: +17dBm.
Il canale 4G mobile blocca automaticamente la banda F TDD-LTE1900M con la migliore potenza del segnale + 17 dBm di piena potenza.
Nel normale stato di funzionamento di ciascuna banda di frequenza dell'apparecchiatura, il test dell'intensità del segnale di ciascuna banda di frequenza nella sala è il seguente:
La potenza del segnale dei tre principali operatori, sia che si tratti di segnale di chiamata o segnale dati, ha raggiunto la barra piena.Inoltre, quando molte persone testano contemporaneamente il segnale di chiamata e dati nella barra, la potenza del segnale rimane stabile per soddisfare le richieste.
È stato eseguito il dot test del segnale China Mobile e China Unicom, che mostra che la copertura del segnale e la potenza del segnale sono bilanciate.Come mostrato di seguito,
Riepilogo:
In caso di utilizzo di un amplificatore full-network a 8 bande, non è necessario considerare la frequenza di lavoro, poiché sono incluse tutte le frequenze degli operatori di segnale.Pertanto, quando progettiamo il piano di costruzione, dobbiamo solo considerare l'area di copertura, la portata e l'antenna richiesta e la lunghezza dei cavi.
È meglio installare due antenne esterne LPDA in posizione capovolta, puntate in direzioni diverse, in modo che i sei set di valori sullo schermo del dispositivo funzionino tutti al valore di uscita massimo.
