Caso della soluzione mobile di copertura del segnale nel supermercato di JD QiXian

May 6, 2023

ultimo caso aziendale circa Caso della soluzione mobile di copertura del segnale nel supermercato di JD QiXian

Tempo: Apr.29, 2021

Posizione: Supermercato di JD QiXian (negozio di WANKELI)

Richieste: Segnale di chiamata e segnale di dati 4G di intero China Netcom



ultimo caso aziendale circa Caso della soluzione mobile di copertura del segnale nel supermercato di JD QiXian  0

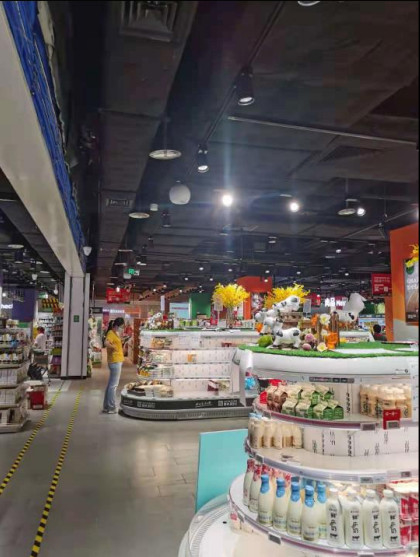

Il supermercato di JD QiXian (negozio di WANKELI) è situato nella costruzione del podio e nel pavimento del seminterrato 1 di zona residenziale «di WANKELI-ZHEN», vicino all'uscita della stazione della metropolitana di Antuoshan nel distretto di Futian, Shenzhen. Mentre «WANKELI-ZHEN» recentemente è costruito, la copertura del segnale dagli operatori del segnale non è sistemata, ma il periodo d'apertura del supermercato (Apr.30) è imminente.

ultimo caso aziendale circa Caso della soluzione mobile di copertura del segnale nel supermercato di JD QiXian  1

Secondo i disegni e le indagini sul campo, è trovato che ci sono due parti del supermercato di JD QiXian. Una parte è l'area di distribuzione nel pianterreno con intorno a 300sqm e l'altra parte è supermercato che lavora, immagazzinante e area dell'ufficio nel 1° piano del seminterrato, con un'area di 2300sqm.

ultimo caso aziendale circa Caso della soluzione mobile di copertura del segnale nel supermercato di JD QiXian  2



Area di distribuzione nel pianterreno



ultimo caso aziendale circa Caso della soluzione mobile di copertura del segnale nel supermercato di JD QiXian  3

Dopo le indagini sul campo, abbiamo trovato che l'area di distribuzione sul pianterreno è vicina alla via ed ha una piccola zona senza alcune divisioni o ostruzioni. I segnali delle tre reti qui sono tutto il molto buono. Di conseguenza, non dobbiamo avere copertura mobile del segnale per l'area di distribuzione.

Tuttavia, perché il supermercato è situato nel centro del 1° piano del seminterrato senza alcuna distribuzione di segnale dell'interno dagli operatori del segnale, soltanto il segnale molto debole potrebbe essere ricevuto in una certa area specifica, nel segnale di chiamata poco chiaro ed in nessun segnale 4G.



Eccetto il congelatore, non la materia per la compera o il lavoro, il segnale 2G/3G/4G deve completamente essere coperto in un supermercato, particolarmente nell'ufficio e checkout.



ultimo caso aziendale circa Caso della soluzione mobile di copertura del segnale nel supermercato di JD QiXian  4



Schema



i collegamenti della distribuzione di segnale dell'interno come qui sotto:





1, antenna all'aperto è installato sulla parete esterna di area di distribuzione per ricevere la buona risorsa del segnale.

2, ripetitore pieno di fibra ottica di netcom (MU) sono installati sulla parete interna di area di distribuzione.

3, fissando un cavo a fibre ottiche dei 200 tester per collegare la MU nell'area di distribuzione del pianterreno al ripetitore (RU) nel locale macchine del 1° piano del seminterrato.

4, canali di distribuzione da RU per collegare 17 antenne del soffitto per avere completamente copertura in B1.





ultimo caso aziendale circa Caso della soluzione mobile di copertura del segnale nel supermercato di JD QiXian  5





Le aree verdi qui sopra è l'area dell'ufficio e checkout l'area.



Topologia progettata come segue:

ultimo caso aziendale circa Caso della soluzione mobile di copertura del segnale nel supermercato di JD QiXian  6

La potenza del segnale ha provato vicino alla parete esterna come segue,

ultimo caso aziendale circa Caso della soluzione mobile di copertura del segnale nel supermercato di JD QiXian  7

China Mobile 4G TDD-LTE1900MHz, potenza del segnale -85dBm

China Telecom 4G FDD-LTE2100MHz, potenza del segnale -81dBm

China Unicom 4G FDD-LTD1800MHz, potenza del segnale -84dBm



Sulla base della potenza del segnale provata, utilizzeremmo i nostri dispositivi completi di fibra ottica della cinque-banda MU-RU netcom. A causa della posizione del supermercato, una distanza degli oltre 150 tester da area di distribuzione nel pianterreno, una soluzione del collegamento di MU-RU con cavo a fibre ottiche ha potuto efficacemente ridurre la perdita del cavo e potrebbe doppio amplificato per avere prestazione migliore.



Introduzione del dispositivo



Introduzione di UDAS



UDAS: La banda ultra ampia ha distribuito il sistema di antenne, anche chiamato sistema di distribuzione di fibra ottica. La sua caratteristica principale è di collegare l'unità principale (MU) e l'unità a distanza (RU) con cavo a fibre ottiche, in grado di rispondere alle esigenze della trasmissione del segnale interurbano. La trasmissione del segnale in cavo a fibre ottiche è 20-120km (singolo segnale della banda) o 2-5km (multi segnale delle bande). “

ultimo caso aziendale circa Caso della soluzione mobile di copertura del segnale nel supermercato di JD QiXian  8

multiplexor

modulo ottico

Modulo di alimentazione

Modulo di Minitor

Unità principale (MU)

Unità a distanza (RU)

Diagramma di principio di funzionamento

Diagramma di topologia del sistema





UDAS potrebbe avere una prestazione migliore per risolvere il problema di attenuazione del segnale nella trasmissione, che si applica a copertura del segnale di ampia area. Il segnale doppio amplificato dalla MU e dal RU potrebbe efficacemente assicurare l'amplificazione del segnale debole ed assicurare tutti i dispositivi con potenza di uscita pieno, che rende la copertura più grande e la prestazione migliore.

ultimo caso aziendale circa Caso della soluzione mobile di copertura del segnale nel supermercato di JD QiXian  9

Con un'doppio amplificazione, il guadagno di sistema ha potuto spettare a 85dBm. In pieno potenza di uscita di RU potrebbe essere 27dBm, che permette che si colleghi con 15-20 antenne dell'interno per coprire 3000-5000sqm.

ultimo caso aziendale circa Caso della soluzione mobile di copertura del segnale nel supermercato di JD QiXian  10

Costruzione ed installazione





L'antenna del pannello è adottata come antenna all'aperto, installata sulla parete esterna di area di distribuzione nel pianterreno.



L'unità principale (MU) è installata sulla parete interna di area di distribuzione nel pianterreno e sull'unità a distanza (RU) è installata nel locale macchine nel 1° piano del seminterrato.



ultimo caso aziendale circa Caso della soluzione mobile di copertura del segnale nel supermercato di JD QiXian  11

ultimo caso aziendale circa Caso della soluzione mobile di copertura del segnale nel supermercato di JD QiXian  12

Per assicurare l'uso su periodo d'apertura del supermercato, ha richiesto soltanto i 2,5 giorni per completare tutta l'installazione dell'attrezzatura e per completare l'intera distribuzione dell'interno delle antenne. Inoltre, tutti i nostri cavi sono fissati nei vani per cavi, che ci hanno vinti alto elogio dalla proprietà e dal supermercato.

ultimo caso aziendale circa Caso della soluzione mobile di copertura del segnale nel supermercato di JD QiXian  13

ultimo caso aziendale circa Caso della soluzione mobile di copertura del segnale nel supermercato di JD QiXian  14



Effetto di progetto





Dopo che la costruzione e l'installazione, noi hanno verificato la potenza del segnale che la frequenza di 5 bande potrebbe raggiungere molto la buona prestazione. Sotto è il valore di lavoro del dispositivo per 5 bande:



ultimo caso aziendale circa Caso della soluzione mobile di copertura del segnale nel supermercato di JD QiXian  15



Il potenza di uscita ha potuto anche raggiungere molto la buona prestazione. Il segnale di chiamata eccellente ed il segnale di dati 4G hanno potuto essere provati in ogni angolo del supermercato. La potenza del segnale ha provato come segue:

ultimo caso aziendale circa Caso della soluzione mobile di copertura del segnale nel supermercato di JD QiXian  16

Potenza del segnale -75dBm di China Mobile 4G a -90dBm

Potenza del segnale -80dBm di China Telecom 4G a -95dBm



Potenza del segnale -85dBm di China Unicom 4G a -95dBm



Il supermercato di JD QiXian inoltre ha avuto un'autoverifica, quella è di chiedere tutti i messaggi test del personale del negozio, chiama, pratica il surfing Internet allo stesso tempo per vedere se la prestazione potesse rispondere alle loro esigenze. Dopo la verifica, molto sono soddisfatte con il nostro schema!

Ha richiesto i meno di 10 giorni per finire il progetto dopo che abbiamo ricevuto il progetto. Abbiamo usato la migliore soluzione e l'efficienza della costruzione più veloce per rispondere alle esigenze dei clienti di copertura del segnale del supermercato.



Questo progetto è una soluzione tipica di copertura del segnale per il supermercato.
