Indirizzo: Palazzo del centro di investimento, distretto di Pingshan, città di Shenzhen
Requisiti: Copertura del segnale di Amr (Amr: lettura automatica del contatore)

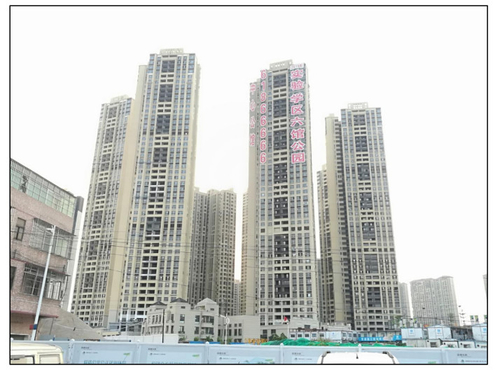

Il palazzo del centro di investimento è situato in via di Pingshan, Shenzhen e deve vicino a essere finito. I sistemi dell'attrezzatura di potere sono stati installati sul secondo piano negativo delle cinque costruzioni. Poiché l'area è una costruzione di recente sviluppato, le attrezzature ed i segnali degli operatori del segnale non sono stati coperti bene nell'area e non c'è segnale nel parcheggio sotterraneo.
Le cinque aree sul secondo piano negativo sono attrezzatura di potere e la comunicazione della lettura del tester utilizza i moduli di comunicazione di China Mobile 4G, in modo da dobbiamo riguardare i segnali mobili 4G nelle cinque aree nella la figura qui sotto.
1. indagine del segnale
Nell'area del prima ed in secondi piani sul pianterreno della costruzione, i segnali mobili 4G individuati sono tutti nella banda 1900Mhz. La forza del segnale RSRP è intorno -90, che può incontrare la forza di acquisizione della fonte.
schema 2.Device
1 dispositivo del、
Soltanto 4G mobile è necessario e la banda di 1900M può rispondere all'esigenza. Di conseguenza, in questo scenario dell'applicazione del cliente, una singola banda mobile di 4G F è utilizzata e l'amplificatore del segnale di 1900M può essere migliorato. Questa volta, un dispositivo mobile ad alta potenza 4G è utilizzato, con un guadagno di 80dB e un output di forza motrice di 27dBm.
costruzione di collegamenti di 2、
Poiché le stanze di potere delle cinque costruzioni sono sul secondo piano negativo e la distanza fra ogni costruzione è molto lontano, utilizziamo un dispositivo per trasmettere il segnale a ciascuno di conseguenza, un dispositivo siamo usati sotto ogni costruzione per spingere le antenne multiple del soffitto in parecchie stanze per copertura del segnale.
Ci sono 2-4 stanze di distribuzione di energia sotto ogni costruzione ed i separatori e gli accoppiatori utilizzati nel mezzo sono leggermente differenti. Ma indipendentemente dall'aumento o dalla diminuzione di 1-2 antenne del soffitto, l'uscita misurata può soddisfare le esigenze di copertura.
3.Construction
50-12 il cavo è usato come cavo all'aperto, che è presentato bene dal primo e dai terrazzi del secondo piano alla stanza negativa di distribuzione di energia del secondo piano attraverso la stanza di distribuzione. Nel vano per cavi della stanza di distribuzione di energia, 50-3 alimentatori, separatori di potere ed accoppiatori sono usati per abbinare l'antenna del soffitto di ogni stanza.
4.Testing
Dopo che la costruzione è completata, i segnali mobili 4G delle cinque stanze regionali di distribuzione di energia hanno raggiunto la griglia completa e la potenza del segnale è alta qualità, fra -60dB a -77dB.
Il valore di lavoro dell'attrezzatura è inoltre molto buono ed è nella stessa gamma del valore calcolato dalla valutazione.
Le prove di dati esatte sono state eseguite su 5 aree della stanza e l'intera stanza è stata coperta bene ed il cliente ha superato il test di accettazione dell'ufficio dell'elettricità il 13 maggio.
Conclusione:
Per copertura del segnale di Amr nel parcheggio sotterraneo, la frequenza esatta e l'operatore del segnale sono richiesti prima dello schema. È molto facile da risolvere e raggiungere l'effetto misurando la lunghezza e la perdita della linea di alimentatore nella costruzione e nello schema.
