Prodotti principali

  Il radar a scansione elettronica (Phased Array Radar) è una tecnologia radar avanzata che utilizza il controllo elettronico per dirigere il fascio. Alterando le differenze di fase tra i singoli elementi radianti nell'array di antenne, può scansionare e dirigere rapidamente il fascio senza la necessità di rotazione meccanica dell'antenna. Di seguito sono riportate le sue caratteristiche principali e i principi di funzionamento:   Principio fondamentale: Controllo di fase:   Viene formato un grande array composto da numerosi piccoli elementi antenna (antenne). Ogni elemento antenna trasmette e riceve segnali in modo indipendente. Regolando la differenza di fase dei segnali di ciascun elemento antenna, le onde elettromagnetiche vengono sovrapposte e potenziate in una direzione specifica (beamforming), mentre vengono annullate in altre direzioni, ottenendo la direzionalità elettronica del fascio.   Flessibilità del fascio:   Il fascio può cambiare direzione a livello di microsecondi, supportando il tracciamento multi-target e la scansione rapida (ad esempio, monitorando simultaneamente più aree). Può allocare dinamicamente le risorse del fascio (ad esempio: alcuni elementi dell'array tracciano il bersaglio, mentre altri cercano nuovi bersagli).   Tipologia:   Phased array attivo (AESA):   Ogni elemento dell'array integra un modulo di trasmissione/ricezione indipendente (componente T/R), che garantisce alta affidabilità e forte capacità anti-interferenza. Applicazioni: caccia moderni (come l'F-35), aerei di preallarme (come l'Air警-500), sistemi di difesa missilistica.   Phased Array passivo (PESA):   Utilizza un singolo trasmettitore e controlla il fascio tramite uno sfasatore; questo metodo è conveniente ma ha funzionalità limitate. Applicazione: primi sistemi radar (come il radar dell'S-300 russo).   Vantaggi:     Risposta rapida: la velocità di commutazione del fascio è molto più veloce di quella del radar a scansione meccanica. Capacità multi-tasking: può eseguire simultaneamente funzioni come ricerca, tracciamento e comunicazione. Anti-interferenza: le direzioni di interferenza possono essere soppresse tramite l'azzeramento adattivo. Rilevamento stealth: alta sensibilità, in grado di rilevare aerei stealth e altri bersagli a bassa osservabilità.   Applicazione tipica:     Militare: guida missilistica, difesa aerea navale (come il sistema "Aegis" statunitense), radar di controllo del fuoco aviotrasportato. Civile: radar meteorologico (per il monitoraggio di condizioni meteorologiche convettive severe), comunicazioni satellitari, controllo del traffico aereo aeroportuale.           Shenzhen ATNJ Communication Technology Co.,LTD. si trova a Shenzhen, nella Silicon Valley, in Cina. Impegnata nella ricerca e sviluppo, produzione e vendita di radar a scansione elettronica attiva, piattaforma radio definita dal software (SDR), algoritmo AI personalizzato per radio software, amplificatore di potenza a banda ultra larga, modulo RF, soluzioni di ottimizzazione della rete di comunicazione e altri prodotti, è un impianto di produzione di tipo ricerca e sviluppo di apparecchiature radio OEM/ODM professionale.      Il futuro è un'era di rapido sviluppo dell'economia a bassa quota e dell'esplosione dell'intelligenza artificiale. In qualità di leader del settore, ATNJ segue sempre l'impulso dei tempi, aderisce all'aspirazione originale, si impegna a fornire ai clienti eccellenti soluzioni di comunicazione, fornendo servizi OEM e ODM personalizzati di qualità.   Aderiamo sempre al cliente al centro, forniamo una gamma completa di servizi. Dalla consulenza sui prodotti, alla progettazione di programmi, allo sviluppo personalizzato, alla progettazione e alla produzione di servizi completi. Il nostro obiettivo è garantire che i clienti possano percepire i nostri servizi professionali godendo al contempo di prodotti di qualità. Per fornire ai clienti prodotti di comunicazione altamente competitivi, per soddisfare il rapido sviluppo della domanda del mercato, per raggiungere uno sviluppo comune con gli utenti, non vediamo l'ora di collaborare con voi per creare un futuro migliore!

Cari amici:Vi invitiamo cordialmente a partecipare al MWC Doha 2025 in Qatar.riunire leader di pensieroQuesto è il primo MWC che si svolge a Doha, offrendo un'esperienza senza precedenti.Indirizzo:Centro espositivo e congressi di Doha(West-bay, casella postale 10600 - Doha, Qatar)Data di rilascio:25-26 novembreNumero di stand:G40Il Qatar è impegnato a costruire una società digitale avanzata e il MWC Doha 2025 è nato da questo impegno.promuovere la trasformazione digitale in Medio Oriente, e rafforzare l'influenza del Qatar e della regione nel campo dell'innovazione scientifica e tecnologica globale.La Commissione ha inoltre adottato una proposta di regolamento (CE) n..Come importante evento globale nel campo delle comunicazioni mobili, il MWC Doha riunirà leader del settore, decisori e innovatori di tutto il mondo.Vi impegnerete in scambi approfonditi con le élite di tutto il mondo., esplorare congiuntamente le tecnologie d'avanguardia e le tendenze di sviluppo del settore, ottenere le ultime dinamiche e informazioni del mercato e sbloccare opportunità illimitate per il tuo sviluppo professionale.Allo stesso tempo, avrete l'opportunità di sperimentare in prima persona i risultati della trasformazione digitale nei settori dell'intelligenza artificiale, della tecnologia 5G avanzata e della mobilità intelligente,e testimoniare il rapido progresso della tecnologia.Questa mostra offre una piattaforma unica per la comunicazione e la cooperazione.e cercare maggiori opportunità di cooperazionePotete inoltre partecipare a discussioni approfondite con esperti del settore, acquisire approfondimenti professionali e aiutare la vostra azienda a distinguersi dalla feroce concorrenza del mercato.Ci aspettiamo di unirci a voi al MWC Doha 2025 per aprire un nuovo capitolo nel settore delle comunicazioni mobili e guidare insieme il progresso e lo sviluppo della società digitale!Le mie migliori saluti, Shenzhen ATNJ Communication Technology Co., LTD

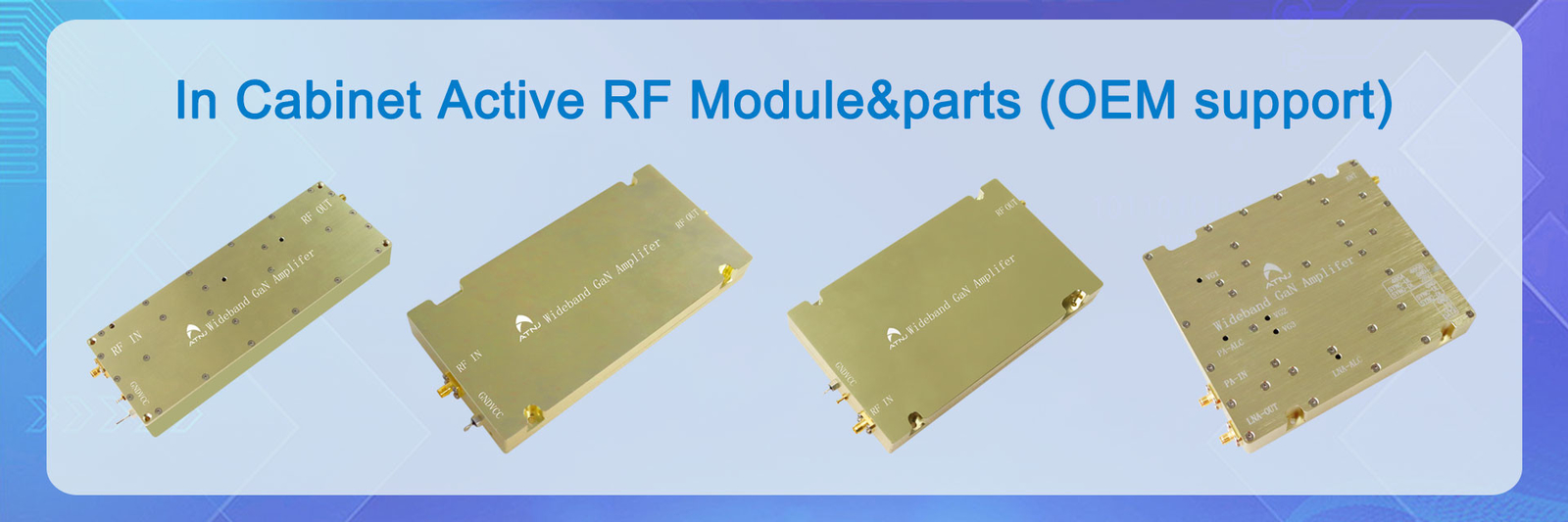

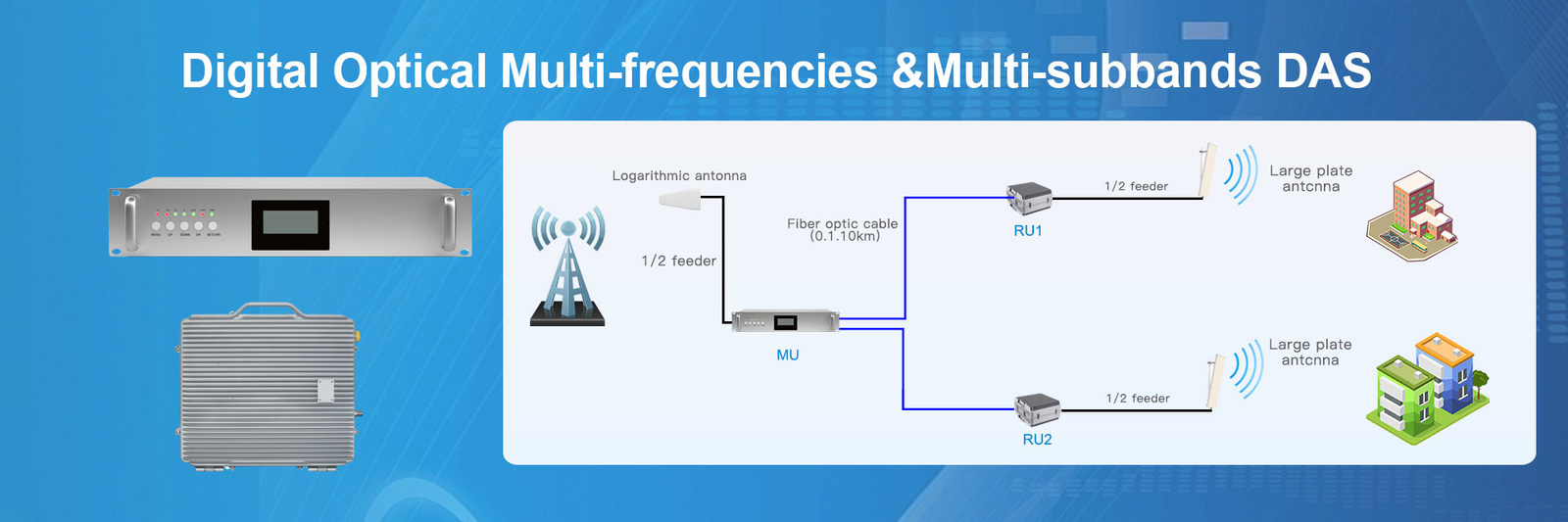

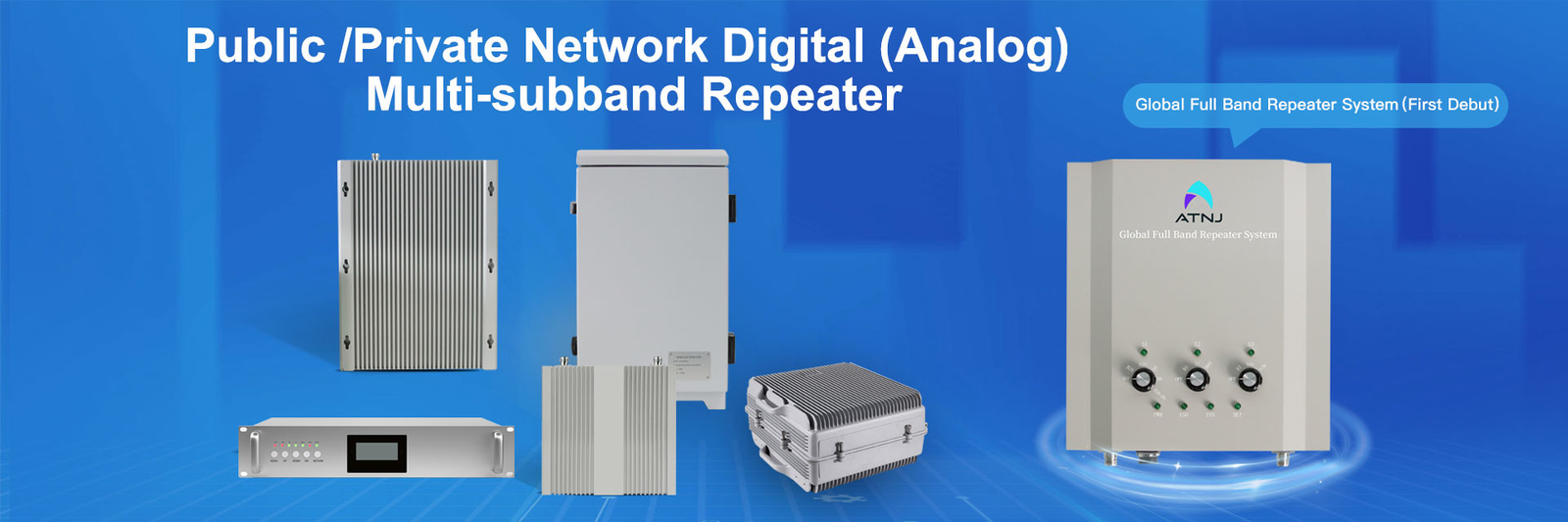

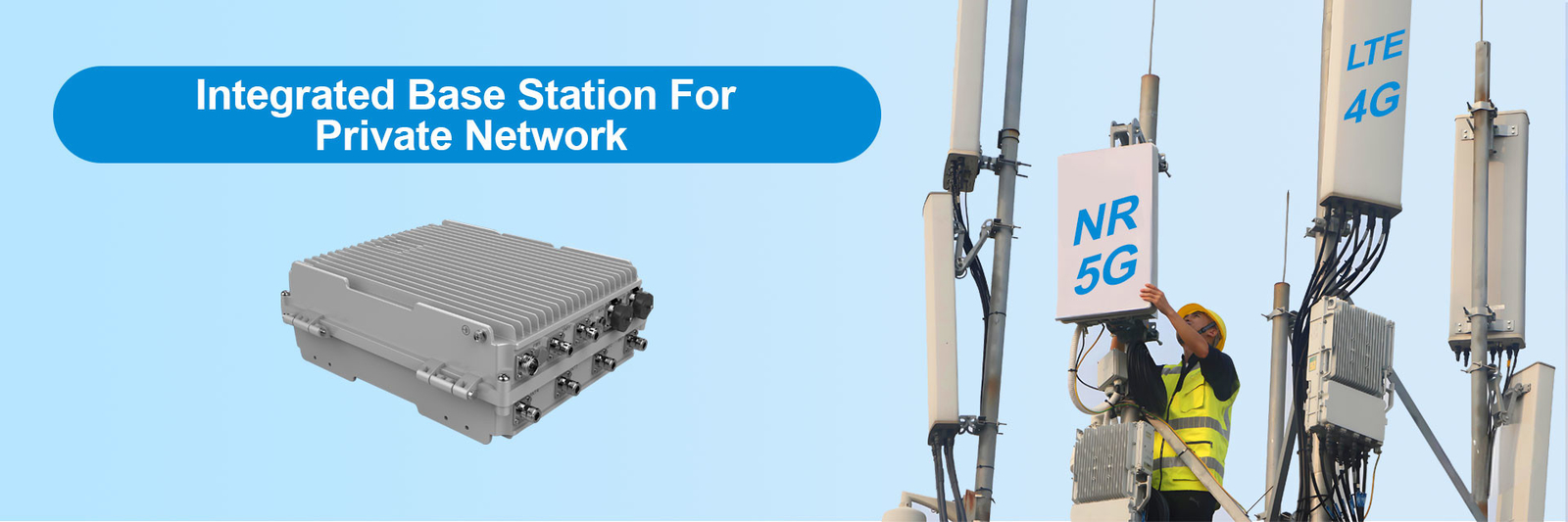

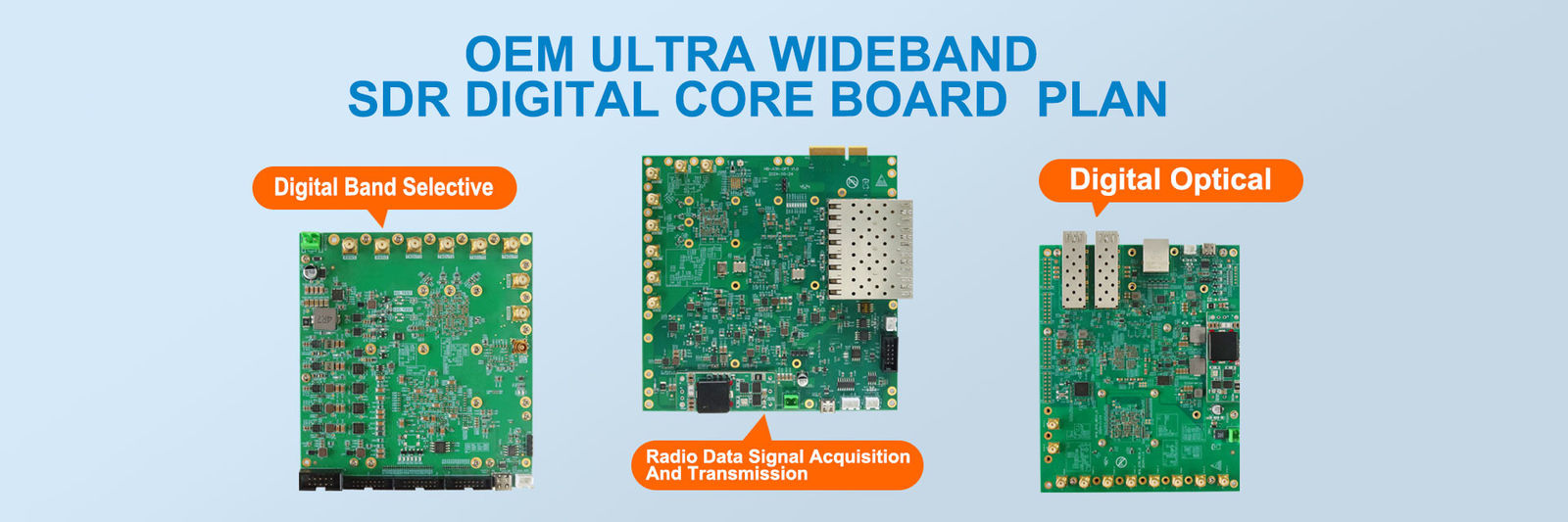

Shenzhen ATNJ Communication Technology Co., Ltd., fondata nel 2010, è una società che integra ricerca e sviluppo, produzione, vendita e servizi tecnici.È un produttore professionale di prodotti a radiofrequenza (RF) con esperienza maturata.I principali prodotti comprendono schede core digitali SDR sviluppate su misura, ripetitori di banda selettiva digitali in fibra ottica analogico/digitale in serie di potenza LTE/NR (micro, medio, alto) e sistemi DAS.moduli di frequenza wireless, moduli passivi, sistemi di rete pubblici e privati e soluzioni tecnologiche per le stazioni base.la società svolge vari servizi e progetti di gestione e manutenzione di ripetitori RF e wireless, sistemi DAS multi-banda, multi-sottobanda, multi-MIMO, OAM per il centro di gestione remota della rete e forniture per progetti di copertura del segnale interno ed esterno.   Qui si evidenzia il servizio chiave che garantisce il nostro impegno incrollabile: ①DAS attivo: ripetitore off-air, ripetitore di spostamento di frequenza, ripetitore in fibra ottica e amplificatore in linea. ②. nel modulo RF attivo e parti: LNA, PA, ricevitore ottico, selettore di canale/banda, cambiatore di frequenza, bias tee, PSU. ③. nel mobile modulo RF passivo e parti: multiplexer, filtro, combinatore di canali, jumper semi-rigido/flessibile. ④. DAS passivo: POI, combinatore multibanda, combinatore ibrido, splitter, accoppiatore, tapper, assemblaggio del cavo, antenna. ⑤SDR (Software Defined Radio) Core Board Sviluppo e soluzioni personalizzate. ⑥- Tecnologia radar e algoritmo software. ⑦- Sistema ECM. ⑧Soluzione di comunicazione critica. ⑨Soluzione BTS per reti pubbliche/private. Distanza Questo prodotto è progettato per ripetitori a fibra ottica nei sistemi di comunicazione mobile, facilitando la conversione fotoelettrica e la trasmissione di segnali di collegamento ascendente e discendente per i ripetitori. Specificativi tecnici RF Tabella 1. Indice RF Specificità Indice Altre note Banda di frequenza 800-2700 MHz Tle bande di frequenza di prova primarie coprono gli spettri 2G/3G/4G attualmente utilizzati da China Mobile, China Unicom e China Telecom Trasmettere lunghezza d'onda ottica 1550 ± 20 nm   Ricevere lunghezza d'onda ottica 1310±20 nm   Fasi a cascata 1 presa4   Potenza di uscita ottica -3±1dBm Misurazione della potenza della porta ottica con un contatore di potenza ottica   4 dBm±1dBm - Sì.Verificazione della potenza di emissione laser tramite software GUI Trasmetti perdita di luce (TXLOL) ≤ 3 dBm Se (potenza di uscita del laser ≤ -3 dBm ± 0,2 dB) Poi ASSERTA "TX_OPD_ALARM"ALTRO Mantenere "NORMAL_OPERATION_STATE" Ricevere perdita di segnale  (RXLOS) ≤ 10 dBm   Guadagno di collegamento UL:0±2,5 dB Connessione diretta o a goccia   DL:0±2,5 dB   Funzione di compensazione automatica dei guadagni (AGC) Perdita di inserimento della connessione del modulo dell'headend 1x4≤3dB Compensazione per guadagni asimmetrici con tasso di variazione di±2 dB - Sì.Piattazza in banda 824~835MHz,869~880MHz,890~915MHz,935~960MHz,1710~1785MHz,1805~1880MHz,1880~1920MHz,1920~1980MHz,2110~2170MHz,2320~2370MHz≤ 1 dB 2515~2675MHz≤ 2dB   VSWR ≤ 1.5   Seconda componente armonica 890 MHz input-13 anni.dBm, 1780 MHz uscita≤ 80 dBm   Intermodulazione UL:≤ 55 dBc, ((-8 dBm input/2CH)Potenza di ingresso totale-5 dBm,per vettore è8 dBm Prova 1:- Sì.Prossimo/lungo 1+1 Testing @ 600kHz Spacing; (risultati finali soggetti ai dati di test della vostra azienda)   DL:≤ 60dBc ((-3dBm input/2CH)Potenza di ingresso totale0dBm,per vettore è3 dBm   Pavimento acustico UL ≤-130 dBm/Hz LINK GAIN=0dB, Configurazione di prova: connessione in cascata 1:1 (compensazione AGC abilitata)(Risultati finali soggetti ai dati di prova della vostra azienda)   DL ≤-125 dBm/Hz   Isolamento RF ≥ 50 dB   Ritardo ≤ 100 ns   Intervallo di regolazione delle guadagne ≥ 15 dB MU Uplink Dimensione del passo 1dB MU Uplink - Sì.Errore di impostazione di guadagno 0 ¢15 errore≤ 1 dB; MU Uplink Temperatura di funzionamento -20°70°C   Fornitore di alimentazione Dc+9V~+12V,Consumo di energia inferiore a4W   Interfaccia di monitoraggio Dotato di un connettore femminile DB9 che forniscedueInterfaccia RS485; velocità di comunicazione: 9600 bps   WDM Impianto interno

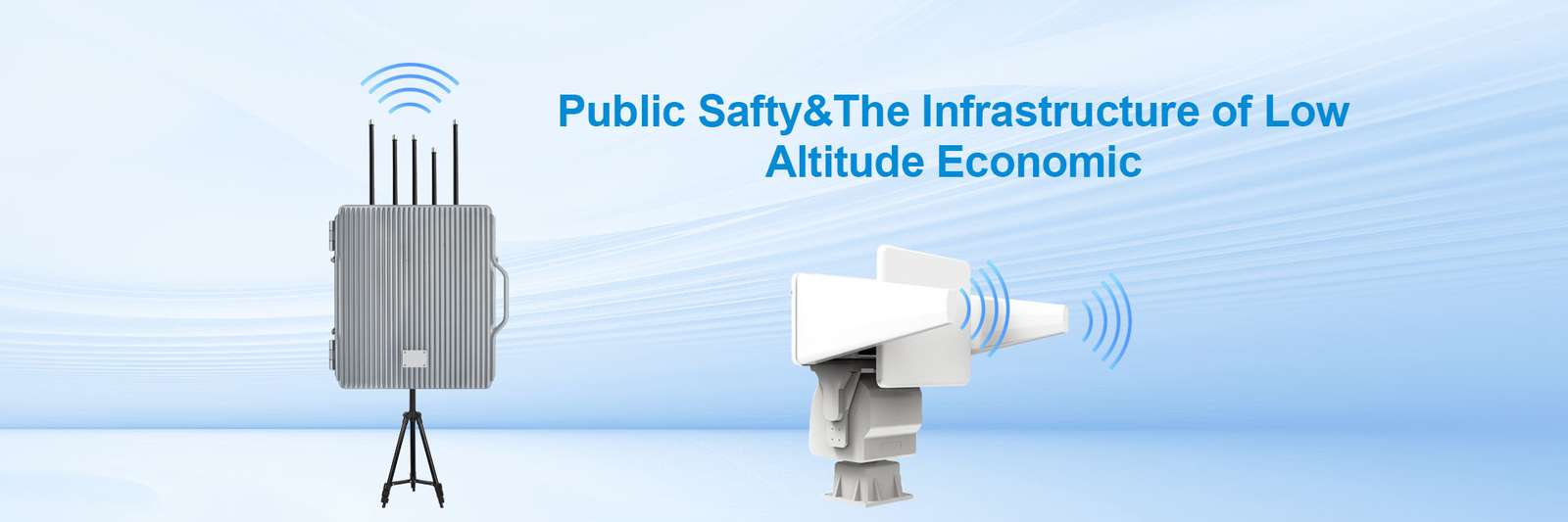

Adatto per: Radar a matrice attiva a scansione di fase, Piattaforma di supervisione integrata a bassa quota, Controllo del volo e controllo aereo tramite radio, Schede SDR (radio definite dal software) a banda ultra larga, Computer speciale (laptop tri-proof), Sistema ripetitore digitale globale 1. Specifiche tecniche①. DAS attivo: ripetitore off-air, ripetitore a spostamento di frequenza, ripetitore a fibra ottica e booster in linea. N. Voce Tecnico Specifiche     LTE900-RX LTE900-TX LTE1800-RX LTE1800-TX LTE2100-RX LTE2100-TX 1 Frequenza di bandancy 880-915MHz 925-960MHz 1710-1785MHz 1805-1880MHz 1920-1980MHz 2110-2170MHz 2 Larghezza di banda 35MHz 35MHz 75MHz 75MHz 60MHz 60MHz 3 Perdita di inserzione in banda ≤3.0dB ≤3.0dB ≤2.6dB ≤3.0dB ≤2.5dB ≤1.5dB 4 Ripple in banda ≤1.5dB ≤1.5dB ≤2.0dB ≤2.0dB ≤1.5dB ≤0.8dB 5 Reiezione ≥90dB @925-960MHz ≥95dB @880-915MHz ≥95dB @1805-1880MHz ≥100dB @1710-1785MHz ≥100dB @1920-1980MHz ≥95dB @1805-1880MHz≥95dB @2110-2170MHz ≥100dB @1920-1980MHz 6 Isolamento ≥95dB 7 VSWR ≤1.25 8 PotenzaCmpedenza10W (13)Grigio I mpedenza50Ω10T emperatura -10℃ ～+60℃ 11Tipi di connettoriSMA-Femmina 12 Dimensioni ≤156×100×70 mm ( L*W*H )13ColoreGrigio 2. Diagramma della posizione dell'interfaccia : Shenzhen ATNJ Communication Technology Co., Ltd., fondata nel 2010, è un'azienda che integra ricerca e sviluppo, produzione, vendita e servizi tecnici. È un produttore professionale di prodotti a radiofrequenza (RF) con una solida esperienza. I prodotti principali includono schede core digitali SDR sviluppate su misura, ripetitori a banda selettiva digitale a fibra ottica analogica/digitale della serie di potenza LTE/NR (micro, medio, alto) e sistemi DAS, moduli di frequenza wireless, moduli passivi, sistemi di rete pubblici e privati e soluzioni tecnologiche per stazioni base. Inoltre, l'azienda si occupa di vari servizi e progetti di funzionamento e manutenzione di ripetitori RF e wireless, sistemi DAS multi-banda, multi-sub-banda, multi-MIMO, OAM del centro di gestione della rete remota e forniture per progetti di copertura del segnale interni ed esterni.Qui evidenziamo il servizio chiave che garantisce il nostro impegno incrollabile:①. DAS attivo: ripetitore off-air, ripetitore a spostamento di frequenza, ripetitore a fibra ottica e booster in linea. ②. Modulo RF attivo e parti in cabinet: LNA, PA, ricetrasmettitore ottico, selettore di canale/banda, traslatore di frequenza, bias tee, PSU.  ③. Modulo RF passivo e parti in cabinet: multiplexer, filtro, combinatore di canale, ponticello semi-rigido/flessibile. ④. DAS passivo: POI, combinatore multi-banda, combinatore ibrido, splitter, accoppiatore, tapper, gruppo cavi, antenna. ⑤. Sviluppo e soluzioni personalizzate per schede core SDR (Software Defined Radio). ⑥. Tecnologia radar a matrice a scansione di fase e algoritmo software. ⑦. Sistema ECM. ⑧ . Soluzione di comunicazioni critiche.  ⑨.  Soluzione BTS per rete pubblica/privata.

                               Sistema Ripetitore a Traslazione di Frequenza a Microonde       Il ripetitore a traslazione di frequenza a microonde è uno strumento fondamentale per estendere le reti dorsali a microonde. Ricevendo un segnale su una frequenza, amplificandolo e ritrasmettendolo su una frequenza diversa, supera il problema critico del feedback inerente alla semplice amplificazione. Questa caratteristica, combinata con un alto guadagno, antenne direzionali e un design robusto, consente agli operatori di rete di aggirare gli ostacoli LOS ed espandere economicamente la copertura e la capacità su terreni difficili, formando la spina dorsale invisibile per i servizi di comunicazione critici.   Diagramma   Principio di funzionamento dell'unità di estremità vicina (MU+RU) a conversione di frequenza RF/microonde in un sistema ripetitore a traslazione di frequenza a microonde: l'MU è composta da un'unità a radiofrequenza MU, un'RU a microonde di estremità vicina e un'antenna a microonde. L'unità a microonde e l'unità RF sono collegate con un cavo coassiale. La modalità di alimentazione dell'unità a microonde è la modalità di alimentazione tramite cavo coassiale.   Caratteristiche del prodotto: • Traslazione di frequenza: riceve un segnale a microonde in ingresso su una frequenza specifica • Mitigazione delle auto-interferenze: lo scopo principale della traslazione di frequenza è evitare l'oscillazione di feedback • Funzionamento simplex: in genere funziona in una direzione • Utilizzo dello spettro: consuma risorse di spettro aggiuntive perché trasmette su una frequenza diversa da quella che riceve • Flessibilità di implementazione: consente l'estensione della copertura in aree in cui l'installazione diretta di fibra o cavo è difficile

Descrizione delle funzioni di ciascun modulo del sistema   1. Antenna_1 log-periodica Frequenza della banda: 25 MHz - 6000 MHz. È responsabile della trasmissione e della ricezione di segnali di radiofrequenza.e anche catturare i segnali di radiofrequenza nello spazio (per la ricezione), realizzando l'"interfaccia aerea" tra il segnale e il mondo esterno.   2. Interruttore RF Utilizzato per la commutazione del percorso del segnale RF, consente una selezione flessibile del percorso di trasmissione del segnale.il segnale può essere diretto a diversi moduli di elaborazione, antenne, ecc., permettendo così una configurazione flessibile delle funzioni del sistema.   3. Set amplificatore 1 Amplificare il segnale di uscita in radiofrequenza per aumentare la potenza del segnale, assicurare che il segnale di prova possa raggiungere il range di copertura e il livello di potenza attesi,e ottimizzare la qualità del segnale trasmesso.   4. LNA1 Eseguire la pre-amplificazione sul segnale ricevuto dall'antenna per migliorare il rapporto segnale-rumore, consentendo ai successivi moduli di elaborazione del segnale di gestire il segnale in modo più chiaro e preciso.Questo è comunemente usato per migliorare la ricezione di segnali deboli.   5. Antenna_2 log-periodica Frequenza di banda: 400 MHz - 6 GHz. Questa parte è responsabile della trasmissione dei segnali radio-frequenza generati dal sistema (come segnali di interferenza,segnali di prova) nello spazio per ottenere una copertura spaziale dei segnali e agire sui dispositivi bersaglio (come gli aeromobili senza pilota).   6. Amplificatore Set2 Secondo i requisiti di interferenza, il segnale a radiofrequenza viene amplificato per aumentare la sua potenza,garantire che il segnale di interferenza o il segnale di prova raggiungano l'intervallo di copertura e il livello di potenza attesi, e soddisfa i requisiti di intensità del segnale per scenari quali "interferenza (interferenza) ".   7. LNA1 Eseguire la pre-amplificazione sui segnali ricevuti dall'antenna per migliorare il rapporto segnale-rumore, consentendo ai successivi moduli di elaborazione del segnale di gestire i segnali in modo più chiaro e preciso.Questa tecnica è spesso utilizzata per migliorare la ricezione di segnali deboli.   8. Antenna_3 log-periodica Frequenza di banda: 400 MHz - 6 GHz. Specificamente progettato per ricevere segnali a radiofrequenza, è in grado di catturare con precisione segnali entro un intervallo di frequenza specifico,fornire input per il modulo di rilevamento e analisi del segnaleÈ comunemente usato per migliorare la capacità di ricezione dei segnali bersaglio.   9. SDR_8T8R La scheda 8T8R di SDR viene utilizzata per completare le funzioni di rilevamento e elaborazione del segnale.e il modulo di elaborazione del segnale ricevente (rilevamento e analisi del segnale). il modulo di controllo del canale (che può distribuire i segnali generati o elaborati a diverse antenne, dispositivi di rilevamento, ecc.),per soddisfare i requisiti delle applicazioni di segnali multicanale e multi-target). Ha la funzione di rilevamento e analisi del segnale a banda larga, che può rilevare parametri quali la frequenza, la potenza e le caratteristiche di modulazione del segnale.può essere utilizzato come fonte di eccitazione per produrre segnali specifici, per il rilevamento della qualità del segnale, l'analisi delle caratteristiche e la verifica delle prestazioni del sistema.   10Rafforzare il computer. Come "cervello" del sistema, permette il controllo remoto, la configurazione dei parametri e la gestione dei processi dell'intero sistema RF.permette di impostare i parametri del modulo di generazione del segnale, che controlla i percorsi degli interruttori RF, accede alle funzioni di rilevamento e di analisi e presenta lo stato del sistema e i dati del segnale, rendendo conveniente per gli operatori gestire il funzionamento del sistema.
